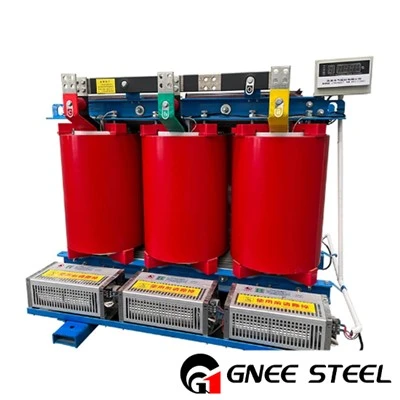

100 KVA VPI transformátor suchého typu
Popis
Technické parametre
Transformátor Video
Úvod produktu
Objavte náš prémiový výkonový transformátor suchého typu, ktorý je navrhnutý tak, aby vynikal v rôznych aplikáciách. Tento ekologický typ suchého typu, ktorý využíva najmodernejšiu technológiu, poskytuje transformátor efektívne rozdelenie energie a vytrvalý výkon, čím stanovuje nový štandard v priemysle. Jeho inovatívna nízko-hluková elektrická dizajn minimalizuje prevádzkové poruchy, zatiaľ čo robustný anti-explózia má zaručenú bezpečnosť a dlhodobú trvanlivosť, čo z neho robí spoľahlivú voľbu pre akékoľvek prostredie.
Či už potrebujete transformátor namontovaný na podložke na odolnú vonkajšiu prevádzku alebo transformátor meničového napätia na presné reguláciu napätia, naša produktová rada vás kryje. Od 10 kV vysokorýchlostných transformátorov po 100 modelov KVA ponúkame komplexnú škálu možností prispôsobených vašim špecifickým požiadavkám na distribúciu energie.
Pokiaľ ide o kvalitu, spoľahlivosť a výkonnosť najvyššej úrovne, naše suché transformátory výkonu sú neprekonateľné. Oslovte nás dnes, aby ste preskúmali konkurenčné ceny a zažili náš výnimočný službu zákazníkom. Pomôžeme vám nájsť dokonalé riešenie výkonu pre vaše potreby.
Rozsah dodávok
Produkt: Transformátor typu suchého typu živice
Úroveň napätia: do 11 kV
Úroveň hodnotenia: Až do 2500 kVA
Trojfázový transformátor suchého typu môže byť navrhnutý podľa požiadaviek zákazníka.
Technický dATAsherma
| SC (b) 12 - 100 ~ 2500\/10 Epoxidový transformátor suchého typu | |||||||||
| Menovité napätie: 10 (10,5, 11, 6,6, 6,3, 6) KV | |||||||||
| Connection Group: Dyn11 alebo Yyn 0 | |||||||||
| Hodnotené nízke napätie: 0. 4 kv | |||||||||
| Rozsah klepnutia: ± 2 × 2,5% atď. | |||||||||
| Produktový model | UK% | Strata zaťaženia p 0 (w) | Strata zaťaženia (pri 75 stupňoch) PK (W) | I0 (%) | LPA (AN) DB | Koľajnica m × n | Hlavné rozmery tela L × B × H (mm) | Rozmery hornej časti - výstupného krytu (vrátane montážnych nôh) | Rozmery bočného - výstupného krytu (vrátane montážnych nôh) |
| Sc (b) 12 - 100\/10 | 4 | 320 | 1371 | 0.7 | 42 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 125\/10 | 4 | 375 | 1616 | 0.7 | 43 | 550×550 | 960×750×810 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 160\/10 | 4 | 430 | 1860 | 0.7 | 43 | 550×550 | 1050×750×860 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 200\/10 | 4 | 495 | 2200 | 0.7 | 43 | 550×550 | 1060×750×880 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 250\/10 | 4 | 575 | 2410 | 0.7 | 43 | 660×660 | 1000×860×860 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 315\/10 | 4 | 705 | 3030 | 0.7 | 45 | 660×660 | 1030×860×996 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 400\/10 | 4 | 785 | 3480 | 0.7 | 45 | 660×660 | 1050×860×1041 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 500\/10 | 4 | 930 | 4260 | 0.6 | 46 | 660×660 | 1090×860×1190 | 1700×1400×1600 | 1700×1400×2200 |
| Sc (b) 12 - 630\/10 | 4 | 1070 | 5200 | 0.6 | 46 | 820×660 | 1170×860×1256 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 630\/10 | 6 | 1040 | 5200 | 0.6 | 48 | 820×660 | 1210×860×1123 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 800\/10 | 6 | 1215 | 6020 | 0.5 | 49 | 820×820 | 1230×1020×1161 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1000\/10 | 6 | 1415 | 7090 | 0.4 | 50 | 820×820 | 1320×1020×1247 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1250\/10 | 6 | 1670 | 8460 | 0.4 | 51 | 820×820 | 1420×1020×1133 | 1900×1500×1800 | 1900×1500×2200 |
| Sc (b) 12 - 1600\/10 | 6 | 1960 | 10240 | 0.3 | 51 | 820×1070 | 1490×1150×1398 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2000\/10 | 6 | 2440 | 12600 | 0.3 | 52 | 1070×1070 | 1500×1150×1408 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2500\/10 | 6 | 2880 | 15000 | 0.3 | 53 | 1070×1070 | 1570×1150×1483 | 2200×1600×2000 | 2200×1600×2200 |
| Sc (b) 12 - 1600\/10 | 8 | 1960 | 11263 | 0.3 | 51 | 820×1070 | 1530×1150×1350 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2000\/10 | 8 | 2440 | 13882 | 0.3 | 52 | 1070×1070 | 1610×1150×1416 | 2000×1600×2000 | 2000×1600×2200 |
| Sc (b) 12 - 2500\/10 | 8 | 2880 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1508 | 2200×1600×2000 | 2200×1600×2200 |
Všeobecnýazáverdsurové
100 KVA VPI Dry Typ Transformer Diagram Výkres a veľkosť.
100 KVA VPI Dry Type Transformer Výrobný proces
Jadro
Jadro je vyrobené z vysoko kvalitných oceľových listov orientovaných na zrno s vynikajúcou magnetickou vodivosťou. Pri použití {45- stupňa úplného šikmého postupného kĺbového procesu a potiahnutého so špeciálnym vlhkosťou a protiútokom na povrchu účinne znižuje straty bez zaťaženia, prúd bez zaťaženia a hladiny hluku. Tento pokročilý výrobný prístup nielen optimalizuje výkonnosť transformátora suchého typu, ale tiež rozširuje jeho životnosť tým, že chráni pred environmentálnymi faktormi, čím sa zabezpečuje stabilná a pokojná prevádzka v rôznych pracovných podmienkach.
Vinutie
Vysoko napätia vinutia sú vytvorené z vysokokvalitných vodičov. Dlhé a krátke nasekané rohože zo sklenených vlákien slúžia ako výstužné plnivá a vinutia sa odlievajú pomocou svetového systému vákuového odlievania Heidricha za vákuových podmienok. Tento pokročilý výrobný proces účinne potláča výskyt čiastočného výtoku, pričom čiastočné množstvo výboja je menšie ako 5 pikelombov. To nielen zaisťuje vysokú spoľahlivosť a stabilitu transformátora suchého typu 100 kVA VPI, ale výrazne rozširuje jeho životnosť, čo z neho robí ideálnu voľbu pre rôzne aplikácie distribúcie energie.
Vinutia s nízkym napätím
Vinutia nízkeho napätia sa vyrábajú z vysoko kvalitných vodičov fólie a natočené na automatizovanom stĺpcovom stroji. Stúpací stroj využíva technológiu „Hydraulické napínacie zariadenie na úsporu energie“, spolu s ± 0. Tieto vlastnosti zohrávajú rozhodujúcu úlohu pri zabezpečovaní vynikajúcej kvality vinutia cievok, čo umožňuje konzistentný výkon a zvýšenú spoľahlivosť transformátora Cast Coil Transformer.
Aký je účel používania výkonových transformátorov v elektrických systémoch? Prečo sa nepoužívajú v určitých situáciách?
Účel používania elektrických transformátorov v elektrických systémoch
Konverzia napätia: Zvyšujú alebo odstúpia napätie striedavého prúdu pre efektívny prenos a distribúciu výkonu. Prenos vysokého napätia znižuje straty a nízky napätie je bezpečnejší a vhodnejší pre koncových používateľov.
Izolácia a ochrana: Poskytnite elektrickú izoláciu na zabránenie rušenia a ochranu zariadení pred prepätiami napätia, čím sa zvýši bezpečnosť systému.
Zodpovedanie impedancie: V niektorých obvodoch, ako sú zvukové a komunikačné systémy, pomáhajú dosiahnuť maximálny prenos energie zodpovedajúcim impedancii.
Situácie, keď sa nepoužívajú transformátory napájania
DC systémy: Transformátory výkonu a distribúcie výkonu pracujú iba s AC, nie s DC, pretože sa spoliehajú na elektromagnetickú indukciu z meniacich sa magnetických polí.
Jednoduché nízke - napájacie obvody: V nízkych - napájacích zariadeniach s priamymi požiadavkami na napätie, ako sú kalkulačky ovládané batériou, sú transformátory DTR zbytočné.
Vysokofrekvenčné aplikácie so špeciálnymi požiadavkami: Pri extrémne vysokých frekvenciách môžu mať distribučné transformátory suchého typu zložité správanie v dôsledku parazitických efektov, takže sa používajú ďalšie komponenty alebo techniky.
Náklady a priestor - obmedzené situácie: elektrické transformátory energie môžu byť veľké, ťažké a drahé. Ak je možné uspokojiť hmotu a veľkosť nákladov a veľkosť a napätie, inak, nemusia byť vybrané, napríklad v niektorých prenosných elektronike.
