Rozdiel medzi transformátormi ponorenými do oleja a transformátormi suchého typu

1. Vznikolejové transformátory

Transformátorový olej je kvapalina na báze ropy, ktorá môže potenciálne horieť a má environmentálne nevýhody. Avšak vďaka svojmu vynikajúcemu výkonu a nízkym nákladom veľká väčšina výkonových transformátorov stále používa transformátorový olej ako izoláciu a chladiace médium. Koncom 19. storočia sa transformátorový olej začal používať ako izolácia a chladiace médium pre transformátory a transformátory ponorené do oleja objavil. Okrem toho, že je transformátorový olej bohatý na prírodné rezervy a má nízku cenu, je široko používaný kvôli nasledujúcim vlastnostiam:

2. Pochopenie rozdielov medzi transformátormi ponorenými do oleja atransformátory suchého typu

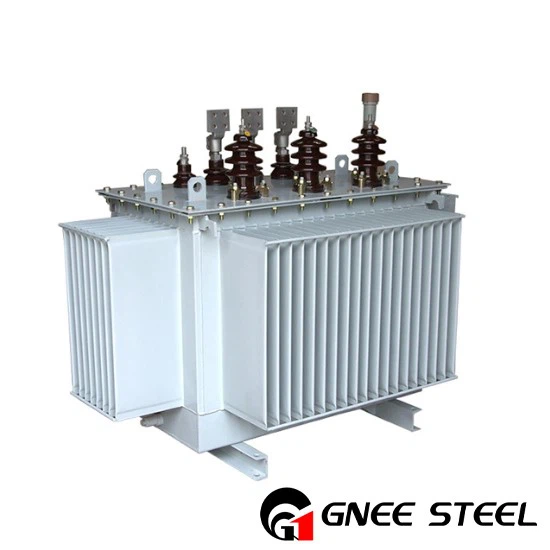

1. Vzhľad: formy balenia sú rôzne. Transformátory suchého typu môžu priamo vidieť železné jadro a cievku, zatiaľ čo transformátory ponorené do oleja môžu vidieť iba vonkajší plášť transformátora.

2. Rôzne formy vedenia: Transformátory suchého typu väčšinou používajú silikónovú gumovú manžetu, zatiaľ čo transformátory ponorené do oleja väčšinou používajú porcelánové puzdro.

3. Rôzna kapacita a napätie: Transformátory suchého typu sú vo všeobecnosti vhodné na distribúciu, s kapacitou väčšinou pod 1600KVA a napätím pod 10KV. Niektoré môžu dosiahnuť úrovne napätia 35 kV. Na druhej strane transformátory ponorené do oleja môžu pokryť všetky kapacity a úrovne napätia. Súčasná čínska konštrukcia vedení ultravysokého napätia 1000 KV používa transformátory ponorené do oleja.

4. Rôzne spôsoby izolácie a chladenia: Transformátory suchého typu vo všeobecnosti používajú živicovú izoláciu, spoliehajú sa na prirodzené chladenie vzduchom a na veľkokapacitné chladenie používajú ventilátory, zatiaľ čo transformátory ponorené do oleja sa spoliehajú na izolačný olej na izoláciu a na rozptýlenie využívajú cirkulujúci olej vo vnútri transformátora. teplo generované cievkou do radiátora transformátora.

Zrnovo orientovaná kremíková oceľ v výkonovom transformátore

Transformátorová elektrická kremíková oceľ

Transformátor z kremíkovej ocele valcovaný za studena

5. Použiteľné miesta: Transformátory suchého typu sa väčšinou používajú na miestach, ktoré musia byť „ohňovzdorné a odolné voči výbuchu“, ako sú veľké budovy a výškové budovy. Olejové transformátory sa väčšinou používajú vonku, pretože v prípade nehôd existuje možnosť rozstreku alebo úniku oleja. Okrem toho by tu malo byť miesto na kopanie „nehodových ropných jám“.

6. Rôzne nosnosti: Suché transformátory by mali vo všeobecnosti pracovať pri menovitej kapacite, zatiaľ čo transformátory ponorené do oleja majú lepšie možnosti preťaženia.

7. Rozdielne náklady: Pri transformátoroch s rovnakou kapacitou je nákupná cena suchých transformátorov oveľa vyššia ako pri transformátoroch ponorených do oleja. Typové číslo transformátorov suchého typu zvyčajne začína SC (utesnený typ odlievaný z epoxidovej živice), SCR (utesnený typ odlievaný z neepoxidovej živice s pevnou izoláciou) a SG (otvorený typ).
