35 kV olejový-ponorný transformátor
Nov 11, 2025
Zanechajte správu
uvedenie 35kV olejového-ponorného transformátora
Táto séria predstavuje novú generáciuAC transformátory, prináša nízke energetické straty, zníženú hladinu hluku a vynikajúcu prevádzkovú efektivitu. Inovatívny krok-konštrukcia prešívaného jadrového švu produktu eliminuje lokalizovanú saturáciu magnetického toku, zatiaľ čo jeho utesnená olejová nádrž znižuje údržbu tým, že eliminuje vystavenie vzduchu a vlhkosti. Tietovýkonové transformátorysú ideálne prerozvodne elektrickej energieponúka robustnú reguláciu napätia a ekonomické výhody.
Prepínače odbočiek transformátora zaisťujú prispôsobivosť v rôznych prevádzkových podmienkach, vďaka čomu je vhodný do náročných prostredí. Jeho súlad s medzinárodnými štandardmi zaručuje spoľahlivý výkon a dlhodobú-hodnotu.
trojfázový olej{0}}funkcia ponoreného transformátora
Prepínač odbočiek záťaže: Rozsahy nastavenia napätia 35±22,5%kV, 38,5±22,5%kV, 35±32,5%kV a 38,5±32,5%kV zaisťujú stabilné výstupné napätie pomocou manuálnych, elektrických alebo automatických úprav.
Core Design: Plne naklonené{0}}krokové švy zlepšujú distribúciu magnetického toku, čím minimalizujú-stratu záťaže,-záťažový prúd a hluk. Laminovaná oceľová konštrukcia zlepšuje mechanickú integritu jadra.
Nádrž na olej: Zosilnený dizajn vlnitého panelu zvyšuje mechanickú pevnosť, znižuje zvarové švy a zlepšuje vonkajšiu estetiku transformátora.
Vylepšená odolnosť: Vysoko{0}}pevné laminované drevené podpery zaisťujú jadro transformátora, poskytujú spoľahlivú-odolnosť voči skratu a stabilitu polohy.
Parametre transformátora -naplneného olejom
S11 35kV trojfázové olejom ponorené prirodzené chladenie vzduchom s dvojitým vinutím, vypnutý okruh, výmena rozvodného transformátora
| Model | Ohodnotené Kapacita (kVA) |
Napätie (kV) | Vektorová skupina | Impedancia Napätie (%) |
Celková hmotnosť (t) | Referenčné rozmery (mm) D*Š*V |
Žiadne-zaťaženie Strata (W) |
Strata zaťaženia (W) |
| S11-50/35 | 50 | Vysoké napätie VN 35,38.5 ±2×2.5% ±5% Nízke napätie NN 0.4 |
Dyn11 Yyn0 |
6.5 | 1.28 | 1400*1000*1800 | 0.16 | 1.2/1.14 |
| S11-100/35 | 100 | 1.67 | 1450*1050*1900 | 0.23 | 2.01/1.91 | |||
| S11-125/35 | 125 | 1.9 | 1500*1100*1900 | 0.27 | 2.37/2.26 | |||
| S11-160/35 | 160 | 2.2 | 1550*1150*1950 | 0.28 | 2.82/2.68 | |||
| S11-200/35 | 200 | 2.4 | 1600*1200*2000 | 0.34 | 3.32/3.16 | |||
| S11-250/35 | 250 | 2.5 | 1700*1600*2100 | 0.4 | 3.95/3.76 | |||
| S11-315/35 | 315 | 2.6 | 1900*1700*2200 | 0.48 | 4.75/4.53 | |||
| S11-400/35 | 400 | 2.8 | 2000*1800*2300 | 0.58 | 5.74/5.47 | |||
| S11-500/35 | 500 | 3 | 2100*1900*2400 | 0.68 | 6.91/6.58 | |||
| S11-630/35 | 630 | 3.3 | 2310*2200*2500 | 0.83 | 7.86 | |||
| S11-800/35 | 800 | 3.8 | 2500*2250*2550 | 0.98 | 9.4 | |||
| S11-1000/35 | 1000 | 4.2 | 2550*2300*2600 | 1.15 | 11.5 | |||
| S11-1250/35 | 1250 | 4.8 | 2680*2400*2700 | 1.4 | 13.9 | |||
| S11-1600/35 | 1600 | 5.7 | 2700*2450*2750 | 1.69 | 16.6 | |||
| S11-2000/35 | 2000 | 6.2 | 2800*2500*2900 | 1.99 | 19.7 | |||
| S11-2500/35 | 2500 | 7.8 | 2850*2650*2950 | 2.36 | 23.2 |
Aplikácie olejových transformátorov
- Priemyselné a banské podniky
- Obnova elektrickej siete v mestách a na vidieku
- Elektrické rozvodne
- Dopravné, telekomunikačné a výskumné ústavy
- Obnoviteľné energetické farmy, ako sú solárne a veterné farmy
Prevádzkové podmienky -ponoreného transformátora v oleji
- Menovité napätie: menšie alebo rovné 35 kV
- Nadmorská výška: menšia alebo rovná 1000 m
- Teplota okolia: -25 stupňov až +40 stupňov
- Vhodné pre vnútornú a vonkajšiu inštaláciu v priemyselnom prostredí
profil spoločnosti
GNEE TRANSFORMER má silnú výrobnú kapacitu a efektívny marketingový tím.
Naše transformátorové produkty zahŕňajú 500 kV, 400 kV, 330 kV, 220 kV a 110 kV ultra{5}}transformátory vysokého napätia, rôzne suché -transformátory / transformátory ponorené do oleja / transformátory z amorfnej zliatiny 35 kV a menej, nové transformátory energie a prefabrikáty,
Exportné série: jednofázový -transformátor, trojfázový transformátor, valcový transformátor, izolačný transformátor, riadiaci transformátor, regulátor napätia a ďalšie produkty a rôzne špecifikácie špeciálnych transformátorov, ako sú uzemňovacie transformátory, cievky na potlačenie oblúka, bitcoinové transformátory, prefabrikované kabíny, reaktory, transformátory elektrických pecí, transformátory, transformátory, námorné transformátory atď.
GNEE TRANSFORMER postupne prešiel certifikáciou systému ISO9001, ISO14001, ISO45001, SA8000. Distribučné transformátory na úrovni 10 kV a 35 KV a rozvodne skriňového typu zároveň získali medzinárodnú- certifikáciu IEC Elektrotechnickej komisie, certifikáciu UL USA, nemeckú certifikáciu TUV, certifikáciu EU CE, holandskú certifikáciu KEMA a certifikáciu GOST. Náš predaj produktov pokrýva globálny trh vrátane 72 krajín a regiónov, ako sú Spojené štáty americké, Európa, Kanada, Mexiko atď.

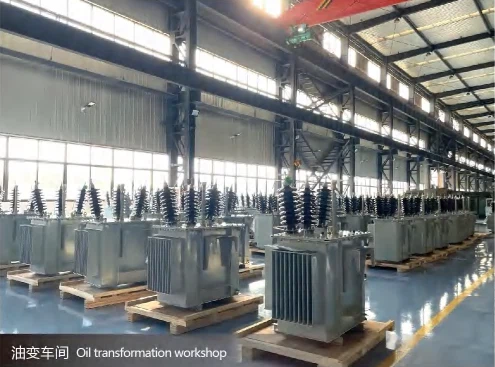

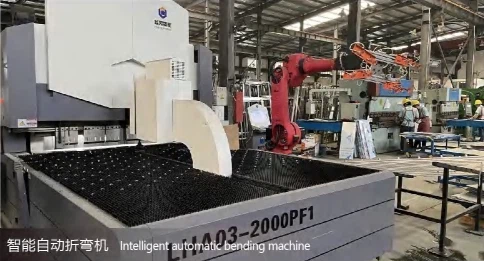

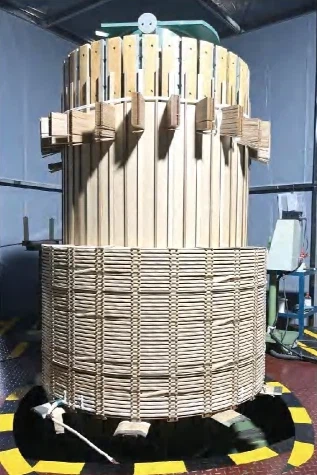

transformátor Displej dielenského vybavenia
typy transformátorov od GNEE
Získajte špecifikáciu objednávky transformátora
Transformátor GNEEŠpecifikácia objednávky
|
Pri výbere produktov našej spoločnosti uveďte nasledujúce údaje, aby sme vám mohli lepšie slúžiť. |
||
|
Demander |
||
|
Demander: |
Telefonické metódy: |
Fax: |
|
Technický vedúci projektu: |
Telefonické metódy: |
Poštová schránka: |
|
Výber typu transformátora |
||
|
□ Suchý transformátor {□SC(B) Epoxidová živica □SC(B) Nezapuzdrená- □American Box (ZGS) {□Typ terminálu(-Z-) □Typ vyzváňacej siete (-H-)} □Výmena European Box (YBM){□ Suchá výmena □Výmena oleja} |
□ Olejový-transformátor{□ Úplne utesnený (-M-) □Olejový-vankúš} □ Transformátor z amorfnej zliatiny{□Suchý amorfný □ Olejový amorfný} □ Špeciálny transformátor {usmerňovač, pec, baňa atď.} |
|
Výber základných údajov transformátora
|
Krajina použitia: |
|
|
Číslo fázy: |
□Troj{0}}fázový (S konvenčný) □ Monofázový □Iný() |
|
Frekvencia: |
□50 Hz (konvenčné) □60 Hz □ Iné () |
|
Transformátorový olej: |
□#25 (konvenčné) □#45 (minimálna teplota pod -25 stupňov) |
|
Menovitá kapacita: |
□( )kVA Podmienky používania □Vonkajší typ □Vnútorný typ |
|
Nadmorská výška: |
□Menej ako 1000 m (konvenčné) □1000-2000 m □3000 m以上 nad |
|
Menovité napätie (vysoké napätie) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Iné() |
|
Menovité napätie (nízky tlak) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Iné( ) |
|
Pripojená skupina |
□Dyn11(konvenčný) □Yyn0 □YNd11 □li0(Jednofázový-fázový) □Iný() |
|
Impedancia (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Iné ( ) |
|
Režim regulácie napätia |
□Regulácia napätia bez budenia (konvenčná) □On-regulácia napätia záťaže(Z) |
|
Rozsah regulácie napätia |
□±2*2,5% □±5% □±3*2,5% □Iné() |
Výber príslušenstva transformátora
|
□Ventilátor □Ovládanie teploty{□ Bežné □S počítačovým rozhraním 485} □Suché puzdro{□ Obyčajný oceľový plech □Zliatina hliníka » Nehrdzavejúca oceľ} □Úroveň ochrany suchého puzdra(□IP20(konvenčné) □IP( )} □Požiadavky na výšku suchého obalu{□Žiadne □Požiadavky[ ]} □ Režim odpojenia kábla suchého variabilného krytu {□ Hore-a-von □ Hore-a{3}}dole □Dole-dnu/DOLE-von □Dole-dnu/hore-vonku □Dole-dnu/Dole/□Dole{1}dole{□9}nadol{9}} stranou-von [□vľavo □ vpravo-von]} |
|
Poznámka: 1. (Požiadavky na suchú výmenu s transformátorom 100 kVA nezahŕňa ventilátory, ako sú ventilátory, je potrebné nabíjať 2. (Výmena oleja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Ďalšie špeciálne požiadavky (príplatky sa účtujú nižšie)
|
Suchý transformátor |
□Plášť a spodná doska{□Bežná □Plne utesnená} □Pojazdový spínač □Magnetický lo □Transformátor s nulovou sekvenciou □Medená tyč do nízkonapäťovej skrine □Ochranná sieťka □Osvetlenie □100 kVA alebo menej Ventilátor □Tlmič nárazov |
|
Olejový-transformátor |
□Olej č.45 pre -oblasti s nízkou teplotou □Značkový-regulátor napätia pri záťaži □400 kVA a nízkonapäťová výstupná OABC fáza s káblovými svorkami □630 kVA alebo menej vyžaduje reguláciu teploty □800 kVA alebo menej Nízkonapäťová výstupná fáza 0 vyžaduje káblové svorky □630 kVA a menej musia byť vybavené plynovým relé |
