Vysokokvalitné-amorfné toroidné jadro pre efektívne napájacie zdroje
Oct 14, 2025
Zanechajte správu

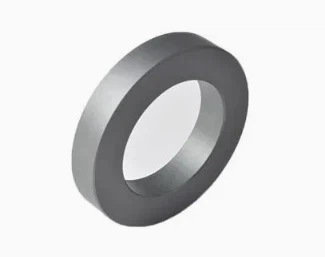

Amorfné toroidné jadro
|
Amorfné magnetické jadrá umožňujú menšie, ľahšie a energeticky efektívnejšie konštrukcie v mnohých vysokofrekvenčných aplikáciách pre invertory, UPS, ASD (pohony s nastaviteľnou rýchlosťou) a napájacie zdroje (SMPS). Amorfné kovy sa vyrábajú pomocou technológie rýchleho tuhnutia, kde sa roztavený kov chladením odlieva do tenkých pevných pásikov. Amorfný magnetický kov má vysokú permeabilitu vďaka absencii kryštalickej magnetickej anizotropie. |
Toroidné jadro z amorfnej zliatinyFunkcia
- Technická výhoda
Tam, kde typické feritové jadrá môžu fungovať len do úrovne saturácie toku (Bsat) 0,49 Tesla môžu byť amorfné kovové jadrá prevádzkované pri 1,56 Tesla. V kombinácii s prevádzkou s priepustnosťou podobnou špičkovým-feritom a flexibilitou výroby veľkých jadier môžu byť tieto jadrá ideálnym riešením pre mnohé z týchto komponentov.
Nanokryštalický amorfný kov ponúka úsporu veľkosti, jadra a práce pre rôzne aplikácie EMC.
- Nízke straty
Amorfné magnetické jadrá majú v porovnaní s konvenčnými kryštalickými magnetickými materiálmi vynikajúce magnetické vlastnosti, ako je nižšia strata jadra. Je to preto, že amorfná štruktúra reaguje na zmeny magnetických polí (striedavé striedavé polia) pohotovejšie ako iné materiály, čím poskytuje slučku BH, ktorá v podstate nevykazuje žiadne hysterézne straty.
Zmeny magnetického poľa tiež indukujú prúdy, nazývané vírivé prúdy, ktoré sú ďalším zdrojom strát. Tieto straty sa stávajú významnými pri vyšších frekvenciách pri použití hrubších laminácií. Super tenká povaha amorfnej pásky obmedzuje tieto straty znížením cirkulácie týchto vírivých prúdov.
Amorfné jadroAplikácia
Amorfnýšpecifikácia prstencového jadra
| Veľkosť magnetického jadra (mm) | Veľkosť ochranného boxu (mm) | Efektívna plocha prierezu-Ae (mm2) | Dĺžka magnetickej dráhy Ie (mm) | Maximálny jednosmerný prúd nadprúdová trieda (A) |
||||||
| id | od | ht | ID | OD | HT | |||||
| 14 | 19 | 6.5 | 12 | 22 | 8 | 11.86 | 51.81 | 20 | ||
| 14 | 20 | 10 | 12 | 22.3 | 11.4 | 29.68 | 52.29 | 40 | ||
| 16 | 21 | 10 | 15 | 24 | 12.3 | 24.85 | 57.41 | 60 | ||
| 16 | 23 | 8 | 15 | 24 | 9.7 | 20.44 | 61.23 | 60 | ||
| 16 | 23 | 10 | 15 | 24 | 12.3 | 34.62 | 59.92 | 60 | ||
| 17 | 22 | 10 | 15.3 | 24.4 | 12.3 | 24.86 | 60.59 | 60 | ||
| 17 | 21 | 8 | 15.3 | 24 | 9.7 | 25.56 | 60.67 | 60 | ||
| 17 | 23 | 8 | 15.3 | 24.4 | 9.7 | 26.89 | 61.34 | 60 | ||
| 18 | 23 | 10 | 16.4 | 24.4 | 12.3 | 29.78 | 60.38 | 70 | ||
| 18 | 24 | 9 | 16.4 | 25 | 11.2 | 34.78 | 60.89 | 70 | ||
| 18 | 25 | 10 | 16.4 | 25.9 | 12.3 | 37.97 | 64.56 | 70 | ||
| 19 | 24 | 9 | 17.3 | 25 | 11.2 | 40.39 | 65.32 | 80 | ||
| 19 | 25 | 10 | 17.3 | 26 | 12.3 | 39.42 | 62.31 | 80 | ||
| 19 | 26 | 10 | 17.3 | 27.3 | 12.3 | 48.32 | 69.56 | 80 | ||
| 20 | 25 | 10 | 18.5 | 26.3 | 12.3 | 39.29 | 70.32 | 90 | ||
| 20 | 28 | 10 | 18.5 | 29 | 12.3 | 45.76 | 73.88 | 90 | ||
| 20 | 32 | 10 | 18.5 | 32.3 | 12.3 | 58.91 | 78.75 | 90 | ||
| 21 | 29 | 10 | 18.2 | 31.3 | 12.3 | 39.65 | 77.19 | 100 | ||
| 21 | 26 | 8 | 18.3 | 27.4 | 9.7 | 46.54 | 78.32 | 100 | ||
| 21 | 28 | 10 | 18.3 | 30 | 12.3 | 50.39 | 77.45 | 100 | ||
| 22 | 28 | 10 | 20.5 | 30 | 12.3 | 49.32 | 79.89 | 120 | ||
| 22 | 32 | 10 | 20.5 | 33.4 | 12.3 | 43.58 | 73.43 | 120 | ||
| 23 | 32 | 10 | 21.3 | 33.4 | 12.3 | 44.56 | 74.56 | 120 | ||
