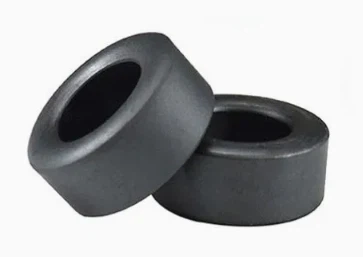

Popis jadra amorfného prstenca
Amorfné prstencové jadro je ašpecifická forma amorfného jadra. Materiál jadra zostáva amorfná zliatina s vysokou magnetickou permeabilitou, nízkou stratou železa a vysokým elektrickým odporom. Má štruktúru „prstencového{2}} tvaru, ktorá minimalizuje vzduchové medzery v magnetickom obvode, znižuje magnetickú reluktanciu a zaisťuje rovnomernejšie rozloženie magnetického poľa, čím sa ďalej zvyšuje stabilita magnetických vlastností.
Kruhové jadro z amorfnej zliatinyFunkcia
V porovnaní s amorfnými jadrami so zjavnými švami (napr. C-typ a EI-typ) poskytuje prstencová štruktúra väčšie výhody v špecifických scenároch:
Nižšia strata hysterézy a strata vírivými prúdmi: Bezšvový dizajn znižuje prerušenia magnetického obvodu a zabraňuje dodatočným stratám spôsobeným skreslením magnetického poľa vo švíkoch. Táto výhoda je obzvlášť výrazná v scenároch so strednou-až{2}}vysokou frekvenciou (napr. desiatky kHz až stovky kHz).
Vyššia magnetická permeabilita a stabilita magnetických vlastností: Prstencový-magnetický obvod má dobré uzatvorenie a nízku magnetickú reluktanciu. Môže generovať silnejšie magnetické pole za rovnakých podmienok budenia, s rovnomerným rozložením magnetického poľa, vďaka čomu je vhodný pre scenáre vyžadujúce vysokú presnosť signálu.
Menšia veľkosť a lepší odvod tepla: Kruhová štruktúra zaisťuje vysoké využitie materiálu, výsledkom čoho je menšia veľkosť v porovnaní s tradičnými jadrami s jadrom so švami pri rovnakom výkone. Povrch v tvare krúžku- má navyše relatívne väčšiu plochu na odvádzanie tepla, čo pomáha znižovať prevádzkovú teplotu.
AmorfnýToroidnýCoreAplikácia
- Vysokofrekvenčné tlmivky/tlmivky: ako sú filtračné tlmivky v nových -nabíjačkách pre energetické vozidlá) a fotovoltaických invertoroch, ktoré vyžadujú nízke straty pri vysokých frekvenciách.
- Presné transformátory/snímače: Ako sú prúdové transformátory a napäťové transformátory, ktoré využívajú vysokú magnetickú permeabilitu a nízky magnetický šum na zlepšenie presnosti merania signálu.
- Vysoko{0}}frekvenčné transformátory: ako sú vysokofrekvenčné{1}}transformátory v komunikačných zdrojoch napájania a napájacích zdrojoch zdravotníckych zariadení, ktoré vyžadujú základné riešenia s malými rozmermi a vysokou účinnosťou.
Amorfné prstencové jadrošpecifikácia
| Veľkosť magnetického jadra (mm) | Veľkosť ochranného boxu (mm) | Efektívna plocha prierezu-Ae (mm2) | Dĺžka magnetickej dráhy Ie (mm) | Maximálny jednosmerný prúd nadprúdová trieda (A) |
||||||
| id | od | ht | ID | OD | HT | |||||
| 14 | 19 | 6.5 | 12 | 22 | 8 | 11.86 | 51.81 | 20 | ||
| 14 | 20 | 10 | 12 | 22.3 | 11.4 | 29.68 | 52.29 | 40 | ||
| 16 | 21 | 10 | 15 | 24 | 12.3 | 24.85 | 57.41 | 60 | ||
| 16 | 23 | 8 | 15 | 24 | 9.7 | 20.44 | 61.23 | 60 | ||
| 16 | 23 | 10 | 15 | 24 | 12.3 | 34.62 | 59.92 | 60 | ||
| 17 | 22 | 10 | 15.3 | 24.4 | 12.3 | 24.86 | 60.59 | 60 | ||
| 17 | 21 | 8 | 15.3 | 24 | 9.7 | 25.56 | 60.67 | 60 | ||
| 17 | 23 | 8 | 15.3 | 24.4 | 9.7 | 26.89 | 61.34 | 60 | ||
| 18 | 23 | 10 | 16.4 | 24.4 | 12.3 | 29.78 | 60.38 | 70 | ||
| 18 | 24 | 9 | 16.4 | 25 | 11.2 | 34.78 | 60.89 | 70 | ||
| 18 | 25 | 10 | 16.4 | 25.9 | 12.3 | 37.97 | 64.56 | 70 | ||
| 19 | 24 | 9 | 17.3 | 25 | 11.2 | 40.39 | 65.32 | 80 | ||
| 19 | 25 | 10 | 17.3 | 26 | 12.3 | 39.42 | 62.31 | 80 | ||
| 19 | 26 | 10 | 17.3 | 27.3 | 12.3 | 48.32 | 69.56 | 80 | ||
| 20 | 25 | 10 | 18.5 | 26.3 | 12.3 | 39.29 | 70.32 | 90 | ||
| 20 | 28 | 10 | 18.5 | 29 | 12.3 | 45.76 | 73.88 | 90 | ||
| 20 | 32 | 10 | 18.5 | 32.3 | 12.3 | 58.91 | 78.75 | 90 | ||
| 21 | 29 | 10 | 18.2 | 31.3 | 12.3 | 39.65 | 77.19 | 100 | ||
| 21 | 26 | 8 | 18.3 | 27.4 | 9.7 | 46.54 | 78.32 | 100 | ||
| 21 | 28 | 10 | 18.3 | 30 | 12.3 | 50.39 | 77.45 | 100 | ||
| 22 | 28 | 10 | 20.5 | 30 | 12.3 | 49.32 | 79.89 | 120 | ||
| 22 | 32 | 10 | 20.5 | 33.4 | 12.3 | 43.58 | 73.43 | 120 | ||
| 23 | 32 | 10 | 21.3 | 33.4 | 12.3 | 44.56 | 74.56 | 120 | ||
