Návrh izolačného systému a tepelná stabilita 750 kVA distribučných transformátorov ponorených do oleja

Ako popredný svetovývýrobca transformátorovs viac ako 18-ročnými odbornými znalosťami sa spoločnosť GNEE špecializuje na poskytovanie vysoko{1}}výkonných riešení napájania. nášnávrh izolačného systému a tepelná stabilita750 kVA olejové rozvodné transformátorysú navrhnuté tak, aby spĺňali najprísnejšie medzinárodné normy vrátane IEC 60076 a IEEE.



V GNEE prevádzkujeme{0}}najmodernejšie{1}}-výrobné zariadenia, ktoré zabezpečujú, že každá jednotka poskytuje bezkonkurenčnú spoľahlivosť a efektivitu pre priemyselné, komerčné a úžitkové aplikácie. Či už modernizujete miestnu sieť alebo napájate-veľkú továreň, naše transformátory sú vyrobené tak, aby vydržali.

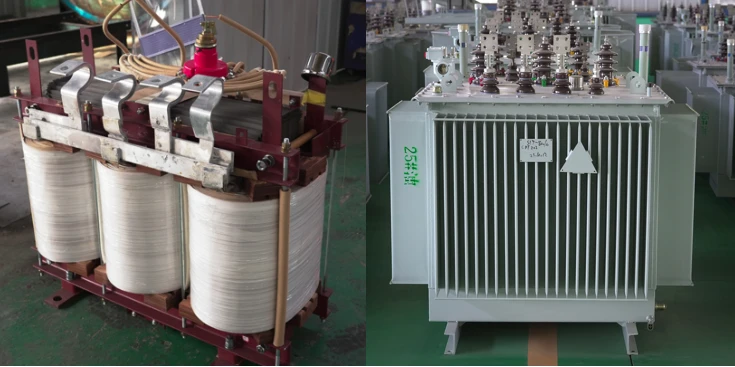

Poschodie továrne GNEE predstavuje profesionálnu montáž distribučných transformátorov 750 kVA.





Životnosť transformátora takmer úplne závisí od jeho izolácie. V a750 kVA olejový rozvodný transformátorIzolačný systém musí súčasne odolávať elektrickému, mechanickému a tepelnému namáhaniu. GNEE využíva viac{1}}vrstvový prístup, aby sa zabezpečilo, že dielektrická pevnosť zostane nedotknutá počas životnosti 25-30 rokov.



Pokročilé pevné izolačné materiály

Náš dizajn zahŕňa lepenku s vysokou{0}}hustotou a tepelne vylepšený papier Kraft. Tieto materiály sú vybrané pre ich nízku absorpciu vlhkosti a vysokú dielektrickú pevnosť. Udržiavaním presného-riadeného procesu navíjania eliminujeme dutiny, ktoré by mohli viesť k čiastočnému vybitiu, čo je hlavnou príčinou zlyhania transformátora.



Úloha-kvalitného minerálneho oleja

"Olej" v našomdistribučné transformátory-ponorné v olejislúži na dvojaký účel: izolácia a chladenie. GNEE používa -kvalitný nafténový minerálny olej, ktorý pred vstrekovaním prechádza prísnym vákuovým odplyňovaním a dehydratáciou. To zaisťuje najvyššie možné prierazné napätie a optimálny prenos tepla z jadra a cievok do stien nádrže.





Tepelná stabilita je schopnosť transformátora pracovať pri menovitom zaťažení (a občasnom preťažení) bez predčasnej degradácie izolácie. náš750 kVA olejový rozvodný transformátorje navrhnutý s prepracovanými chladiacimi kanálmi, ktoré umožňujú oleju voľne cirkulovať, čím zabraňujú vzniku "horúcich miest" vo vinutí.



Optimalizovaný dizajn chladiacich rebier a nádrže

Na efektívne odvádzanie tepla využíva GNEE vlnité steny nádrže alebo radiátory (v závislosti od špecifických požiadaviek klienta). Plocha povrchu je matematicky optimalizovaná, aby sa zabezpečilo, že nárast teploty zostane v rámci 65 stupňového limitu (alebo 55 stupňov pre špecializované modely s vysokou -účinnosťou). Tento robustnýtepelná stabilitaumožňuje našim transformátorom spoľahlivo fungovať aj v-prostredí s vysokou okolitou teplotou, ako sú púštne oblasti alebo uzavreté priemyselné pivnice.









Aby sme inžinierom a manažérom obstarávania pomohli robiť informované rozhodnutia, poskytli sme štandardné špecifikácie pre našu sériu 750 kVA. GNEE tiež ponúka úplné prispôsobenie pre špecifické pomery napätia a úrovne strát (účinnosť Tier 1/Tier 2).

Parameter	Špecifikácia
Menovitá kapacita	750 kVA
Primárne napätie	6kV, 10kV, 11kV, 20kV, 33kV (prispôsobiteľné)
Sekundárne napätie	400V, 415V, 433V, 480V
Spôsob chladenia	ONAN (Oil Natural Air Natural)
Trieda izolácie	Trieda A
Nárast teploty	55/65 K
Vektorová skupina	Dyn11 / Yzn11 / Ynd11
Nie-Strata záťaže	Podľa noriem EcoDesign/IEC
Strata zaťaženia	Optimalizované pre vysokú účinnosť
Impedancia skratu	4% - 6%





Spôsob, akým sú medené alebo hliníkové vodiče navinuté, výrazne ovplyvňujetepelná stabilitajednotky. V GNEE používame automatizované techniky navíjania fólií alebo diskov750 kVA olejové rozvodné transformátory.

• Rovnomerné rozloženie tepla:Fóliové vinutia znižujú axiálne sily počas skratov a poskytujú rovnomernejší teplotný gradient naprieč cievkou.
• Zvýšená mechanická pevnosť:Presne napnuté vinutia zaisťujú, že izolácia zostane tesná, čím sa zabráni treniu a hromadeniu tepla počas kolísania zaťaženia.
• Nízky čiastočný výboj:Naše čisté-prostredie vinutia miestnosti zaisťuje, že žiadne kontaminanty neohrozianávrh izolačného systému, výsledkom čoho je oveľa tichšia a chladnejšia prevádzka.





Ako dôveryhodnývýrobca transformátorov, GNEE nielen tvrdí, kvalitu-dokazujeme to. Každá jednotka s výkonom 750 kVA prechádza pred odoslaním batériou testov. Naše laboratórium je vybavené na vykonávanie bežných skúšok (napäťový pomer, polarita, odpor) a typových skúšok (nárast teploty, impulzné napätie).



Dodržiavame systémy manažérstva kvality ISO 9001 a naše produkty majú medzinárodné certifikácie. Tento záväzok k transparentnosti a inžinierskej dokonalosti je dôvodom, prečo transformátory GNEE v súčasnosti fungujú vo viac ako 60 krajinách a poháňajú všetko od obytných štvrtí až po rozsiahle banské operácie.





Thekonštrukcia izolačného systému a tepelná stabilita 750 kVA olejových distribučných transformátorovsú dva najdôležitejšie faktory pri určovaní návratnosti investícií. Výberom GNEE sa stávate partnerom spoločnosti avýrobca transformátorovktorá uprednostňuje presné inžinierstvo,-kvalitné materiály a prísne testovanie. Naše transformátory ponúkajú nižšie celkové náklady na vlastníctvo prostredníctvom znížených energetických strát a minimálnych požiadaviek na údržbu.

Vyžiadajte si cenovú ponuku



Ste pripravení zabezpečiť svoju energetickú infraštruktúru?Neuspokojte sa so „štandardom“, keď môžete mať „vyššie“.Kontaktujte GNEE ešte dnes a získajte podrobný technický návrh a konkurenčnú cenovú ponuku750 kVA olejové rozvodné transformátory.Náš tím inžinierov je pripravený pomôcť vám prispôsobiť dokonalé riešenie pre váš projekt.
