1250 kVA vs. 1500 kVA transformátor suchého typu: Sprievodca výberom kapacity

Výber nesprávneho Transformátor typu -fázový suchý-kapacita môže mať za následok prehriatie, predčasné zlyhanie izolácie alebo zaplatenie za nevyužitú réžiu po celé desaťročia. Hodnoty 1250 kVA a 1500 kVA sú kritickým bodom rozhodovania pre stredne-až-veľké komerčné a priemyselné projekty. Predtým, ako sa ponoríme do výberových kritérií, dovoľte nám predstaviť sa.

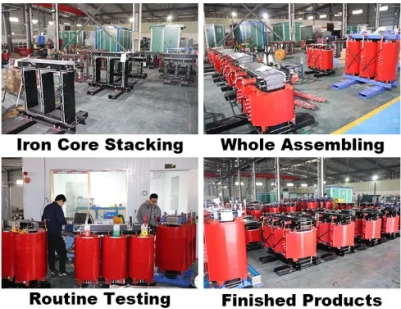

Kompletná{0}}výrobná linka s viacerými transformátormi suchého{1}}typu odlievanej živice vo fáze konečnej montáže.



GNEE Electricje globálny výrobca a továrenský dodávateľ-vysokej kvalitysuché-transformátory, slúžiace potrebám distribúcie energie v komerčných, priemyselných a obnoviteľných energetických aplikáciách. Vyrábame široký sortimenttransformátory suchého typu z liatej živiceod 50 kVA do 5000 kVA pod prísnymi certifikáciami IEC, CE, UL a GOST s produktmi vyvážanými do viac ako 60 krajín vrátane USA, Kanady, Nemecka, Južnej Ameriky, Stredného východu, juhovýchodnej Ázie a Afriky.



Táto príručka čerpá z desaťročí inžinierskych skúseností, aby vám pomohla vyriešiť dilemu výberu 1250 kVA vs 1500 kVA.





Prvým krokom je pochopenie výkonnostných parametrov obochdistribučný transformátor zo živicehodnotenia vedľa seba. Nižšie je uvedená porovnávacia tabuľka založená na 10kV sérii SCB11/SCB12transformátor suchého typu odlievanej cievkyúdajov.



Porovnávacia tabuľka technických parametrov

Parameter	1250 kVA transformátor suchého typu	1500 kVA transformátor suchého typu
Menovitá kapacita	1250 kVA	1500 kVA
VN napätie	10 kV (6–35 kV prispôsobiteľné)	10 kV (dostupný rozsah 6–11 kV)
NN napätie	0,4 kV (prispôsobiteľné)	0,4 kV (prispôsobiteľné)
Bez{0}}straty zaťaženia (SCB11)	Približne. 1670 W	Približne. 1720 W
Strata zaťaženia pri 75 stupňoch (SCB11)	Približne. 9690 W	Približne. 8130 W
Impedancia skratu-	6%	6%
Trieda izolácie	F (155 stupňov) / H (180 stupňov)	F (155 stupňov) / H (180 stupňov)
Spôsob chladenia	AN (Air Natural) / AF (Air Forced)	AN / AF (voliteľné letectvo)
Materiál navíjania	Meď / hliník (voliteľné)	Meď / hliník (voliteľné)
Stupeň ochrany	IP20 / IP23 / IP25 (voliteľné)	IP20 / IP23 / IP25 (voliteľné)
Úroveň hluku	Menšia alebo rovná 60 dBA	Menšia alebo rovná 62 dBA
Typické aplikácie	Stredné továrne, administratívne budovy, nemocnice	Veľké priemyselné závody, dátové centrá, solárne rozvodne



Kľúčové postrehy:

Rozdiel bez{0}}straty pri záťaži je relatívne malý (približne. 50W), čo znamená, že denná spotreba energie v pohotovostnom režime je podobná. však,1500 kVA poskytuje o 20 % vyššiu kapacitus iba nepatrným zvýšením fyzickej stopy, čo z neho robí preferovanú voľbu, keď sú limity zaťaženia tesné (pod 15 – 20 %).



Ako vedúcitransformátor typu liatej živicedodávateľ, GNEE ponúka stupne účinnosti SCB10, SCB11, SCB12 a SCB13, ktoré zodpovedajú vašim OPEX cieľom.





Pri hodnotení aTrojfázový živicový transformátor-pre váš projekt určujú správnu kapacitu tri základné faktory: výpočet skutočného zaťaženia, budúce rozšírenie a celkové náklady na vlastníctvo.



Výpočet zaťaženia pre vásTransformátor suchého typu odlievanej cievkyProjekt



Základný vzorec veľkosti pre každéhoVnútorný trojfázový-transformátorje dôsledne aplikovaný inžiniermi na celom svete:



• Kapacita transformátora (kVA)=Celkový výkon zaťaženia (kW) ÷ účinník ÷ cieľová rýchlosť zaťaženia.



V rámci tohto vzorca sa celkový výkon záťaže vzťahuje na maximálny súčet všetkých zariadení pracujúcich súčasne; účinník sa zvyčajne berie ako 0,8–0,9 pre priemyselné prostredie; a cieľová miera zaťaženia sa odporúča regulovať na 60 % – 80 %, aby sa vyrovnala účinnosť a hospodárnosť.



V praxi, keď vypočítaný dopyt klesne medzi 1000 kVA a 1100 kVA, 1250 kVAtransformátor so suchým jadromzvyčajne poskytuje dostatočnú svetlú výšku. Keď vypočítaná spotreba presiahne 1150 kVA, možnosť 1500 kVA ponúka bezpečnejšiu maržu. Táto cieľová miera zaťaženia 60 % – 80 % je dôležitá, pretože prevádzkové anízkostratový suchý-transformátorpri približne 70 – 75 % zaťažení dosahuje optimálnu účinnosť-priamo sa premieta do merateľných ročných úspor energie.



Kroky rýchlej referenčnej veľkosti:

Krok 1: Uveďte zoznam všetkých zariadení a ich súčasný špičkový výkon (v kW).

Krok 2: Vydeľte účinníkom vášho systému (zvyčajne 0,85 pre priemyselné zmiešané záťaže).

Krok 3: Vydeľte cieľovou mierou zaťaženia (0,7 pre vyvážený prístup alebo 0,6 pre dizajn s vysokou-rezervou).

Krok 4: Vyberte najbližší štandardný výkon (1250 kVA alebo 1500 kVA), ktorý overí 20% až 30% maržu nad aktuálnym špičkovým dopytom.



Testovanie na trojfázovom transformátore zo živice liateho-



Porovnanie účinnosti:Suché liate živicové transformátoryEnergetická výkonnosť



Energetické straty pre atransformátor suchého typu z liatej živicepozostávajú zo straty-záťaže (strata železa) a straty záťaže (strata medi). Žiadna-strata záťaže je konštantná vždy, keď je transformátor pod napätím; strata záťaže sa zvyšuje so štvorcom prevádzkového prúdu. Séria SCB12transformátor suchého typu z liatej živicedosahuje približne o 20 % nižšiu nulovú-stratu záťaže ako séria SCB11, čím spĺňa štandardy energetickej účinnosti prvej-úrovne GB.



Prečo je pri výbere dôležitá strata hodnoty:

• A 1500kVA suchý-transformátorprevádzka len pri 60 % záťaži môže spôsobiť zbytočne vysoké straty bez{1}}zaťaženia.
• A 1250 kVA suchý- transformátorneustále zatlačený na 95% záťaž bude pracovať teplejšie a rýchlejšie degradovať izoláciu.

Ideálna voľba minimalizujekombinovanéžiadne{0}}zaťaženie + straty zaťaženia v rámci vášho skutočného profilu zaťaženia.





Porozumenieakosprávanie vašej záťaže pomáha určiť, či je optimálna voľba 1250 kVA alebo 1500 kVA.



Nepretržité vs prerušované zaťaženie:Nízkostratový suchý-transformátorStratégia dimenzovania



Nepretržité zaťaženie(napríklad výrobné výrobné linky bežiace 24/7) vyžadujetransformátor suchého{0}}typubyť dimenzovaný pre špičkový trvalý dopyt s bezpečnostnou rezervou. Atransformátor so suchým jadrompri prevádzke blízko svojej menovitej kapacity po dlhšiu dobu dochádza k vyšším teplotám hotspotu, čo urýchľuje starnutie izolácie a znižuje životnosť. V týchto scenároch možnosť 1500 kVA efektívne predlžuje prevádzkovú životnosť.



Prerušované zaťaženie(ako sú výťahy v komerčných budovách, klimatizačné systémy alebo sezónne procesy) umožňuje väčšiu flexibilitu. Koeficient dopytu 0,3 – 0,7 odráža skutočné spôsoby používania a znižuje požadovanédistribučný transformátor zo živiceveľkosť. Pre komerčné kancelárske budovy s prevažne prerušovaným zaťažením často poskytuje dostatočnú kapacitu 1250 kVA.



Úvahy o účinníku preSuchý distribučný transformátorAplikácie



Kapacita transformátora je udávaná v kVA, nie v kW, a toto rozlíšenie priamo ovplyvňuje váš výkontransformátor suchého typu odlievanej cievkyvýber. Vzťah je jednoduchý: kVA=kW ÷ účinník. S typickým priemyselným účinníkom okolo 0,8 vyžaduje zariadenie s výkonom 1000 kW skutočného výkonu 1250 kVA.transformátor typu liatej živice.



Ak si vaše zariadenie udržiava nízky účinník (pod 0,8) v dôsledku veľkého zaťaženia motora, zdanlivý výkon atrojfázový suchý-transformátormusí zvládnuť výrazne zvyšuje. V takýchto prípadoch môže inovácia na 1 500 kVA zabrániť preťaženiu- alebo implementácia kondenzátorov na korekciu účinníka môže udržať výkon 1 250 kVA a zároveň zlepšiť energetickú účinnosť.





1250 kVA suché-Typ transformátora - Najlepšie-vhodné aplikácie

Stredne-veľké výrobné závodys celkovým zaťažením zariadení 800–1000 kW a plánmi mierneho rozšírenia.Obchodné a verejné budovyako sú kancelárske veže, nákupné centrá, nemocnice a školy, kde sa vyžaduje požiarna bezpečnosť a inštalácia v interiéri.Dočasná stavebná silaalebo modulárne rozvodne, kde záleží na kompaktnom pôdoryse.



1500 kVA suchý-Typ transformátora - Najlepšie-vhodné aplikácie

Veľké priemyselné zariadeniavrátane chemických spracovateľských závodov, automobilových montážnych liniek a ťažkej výroby, kde sa špičkové zaťaženie blíži k 1200–1300 kW.Dátové centrá a IT centrávyžadujúce N+1 redundanciu pre kritické napájacie prostredia.Trafostanice obnoviteľnej energiepre solárne farmy a kolektorové okruhy veternej farmy, kde sú agregované viaceré výstupy meničov.Inštalácie vo vysokej{0}}nadmorskej výške alebo{1}}vysokej teplotekde by prirodzené zníženie výkonu jednotky 1250 kVA ponechalo nedostatočnú svetlú výšku.



Vyžiadajte si cenovú ponuku



Pripravený na dokončenieTrojfázový živicový transformátor-obstarávanie?

Či už potrebujete 1250 kVA alebo 1500 kVAtransformátor zo suchého liateho živice-alebo si stále nie ste istí, ktorá kapacita najlepšie vyhovuje vášmu projektu-Technický tím GNEE je pripravený pomôcť.



✅ Pošlite svoj dopyt ešte dness nasledujúcimi podrobnosťami a my vám poskytneme aprispôsobená cenová ponuka a technický návrh do 24 hodín:

Celková pripojená záťaž (kW) + odhadovaný koeficient spotreby

Požiadavky na primárne a sekundárne napätie

Inštalačné prostredie (vnútorné/vonkajšie, nadmorská výška, okolitá teplota)

Požadovaný certifikačný štandard (IEC, CE, UL, GOST)

Potrebné množstvo a preferovaný termín dodania



FAQ

Čo je transformátor 1500 kVA?

Transformátor 1500 kVA zvyčajne označujezdanlivý výkon (kapacita transformátora) 1500 kVA. Zvyčajne je jeho aktívny výkon 1200 kW. Distribučné transformátory s výkonom 1 500 kVA, ktoré sa väčšinou používajú v systémoch distribúcie energie, môžu priamo dodávať energiu koncovým-užívateľom. Vysoké napätie transformátora spravidla nepresahuje 35kv.



Aké je maximálne zaťaženie suchého transformátora?

Podľa noriem ANSI môžu tieto transformátory vydržať200 % záťaže na štítku po dobu jednej-pol hodiny, 150 % záťaže na jednu hodinu a 125 % záťaže na štyri hodiny, pokiaľ konštantné 50% zaťaženie predchádza a nasleduje preťaženie.



Koľko váži 1500 kVA transformátor?

Váži transformátor namontovaný na podložke-1500 kVAasi 3500 kg.



Akú veľkosť poistky pre 1500 kVA transformátor?

Aká je veľkosť primárnej poistky potrebná pre transformátor vysokého napätia 1500 KVA, 4160 V až 277/480 V kvapalinou? Rozlíšenie: Apoistka 250Esa bude vyžadovať.
